Задний К/В, с системой навигацииLancia Ypsilon / Схемы электрических соединений / Задний К/В, с системой навигации

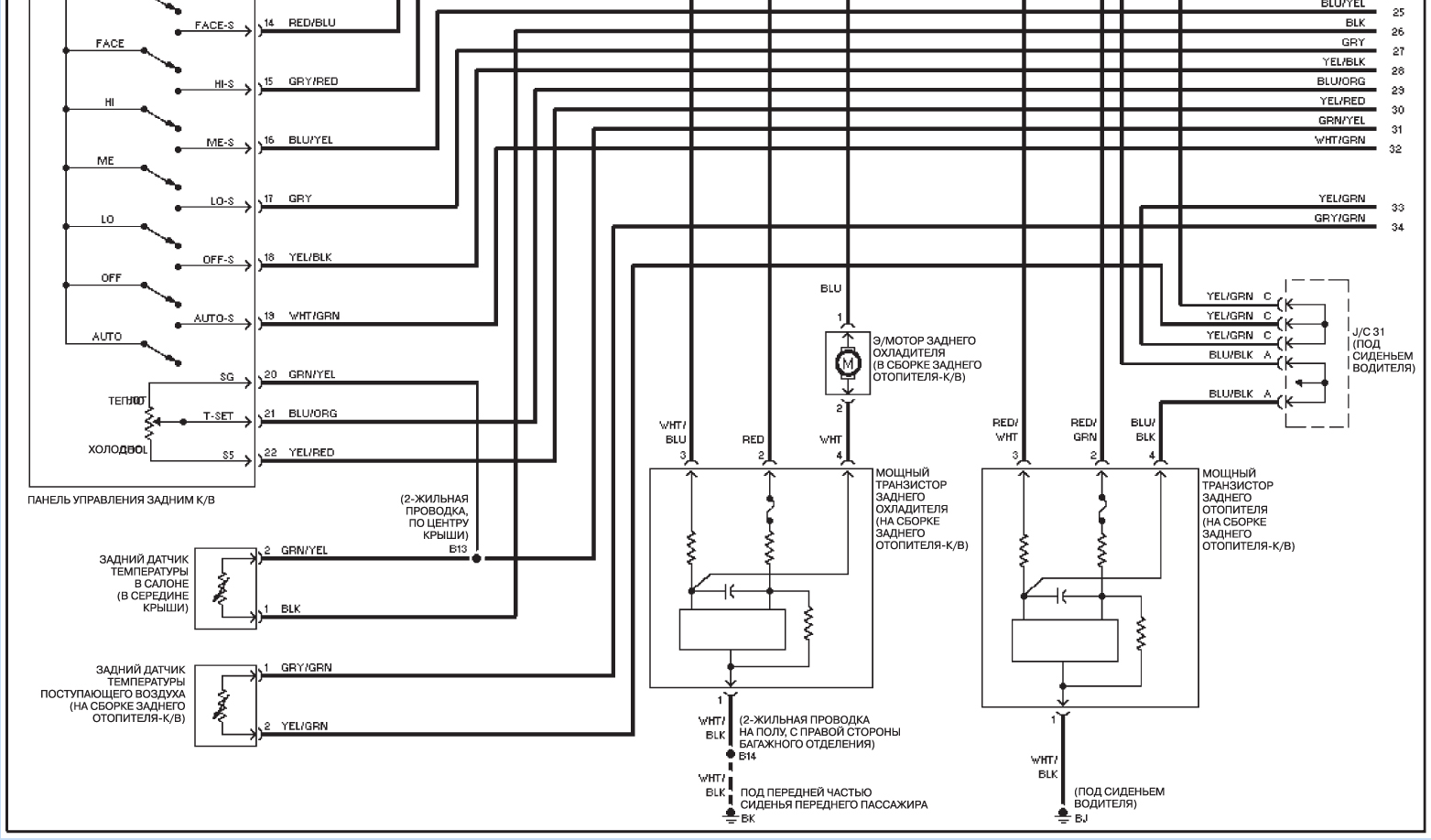

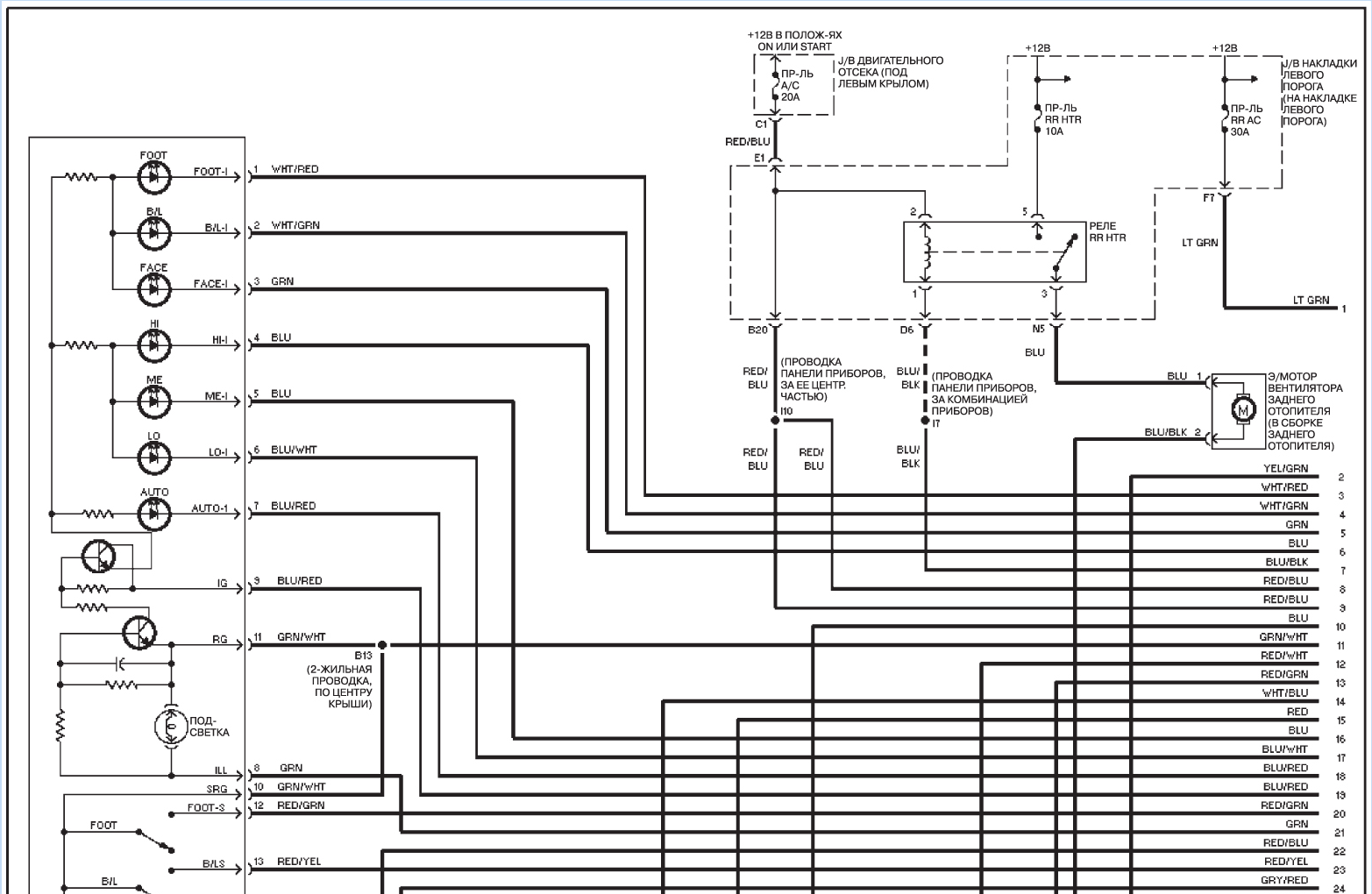

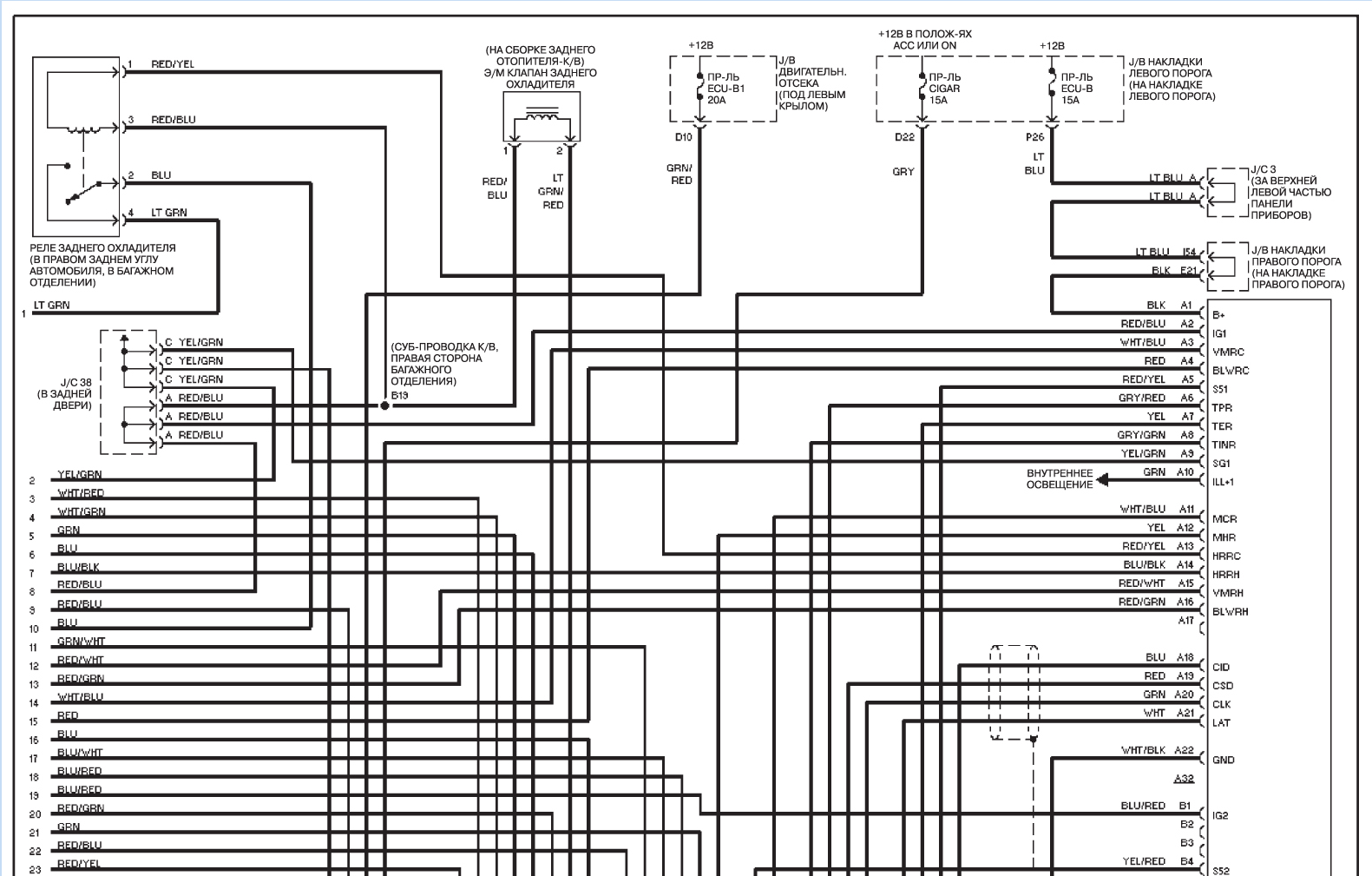

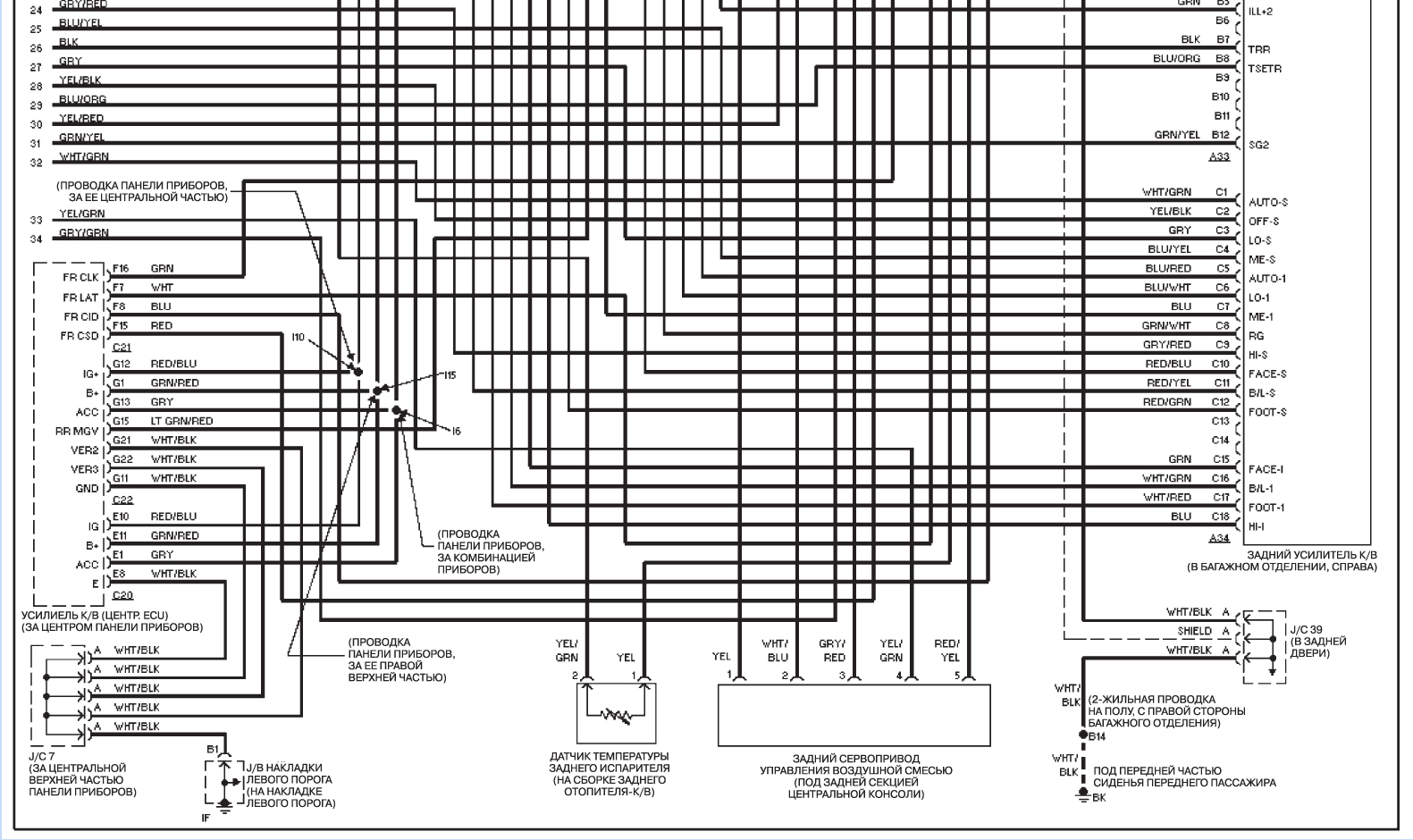

Задний К/В, с системой навигации
