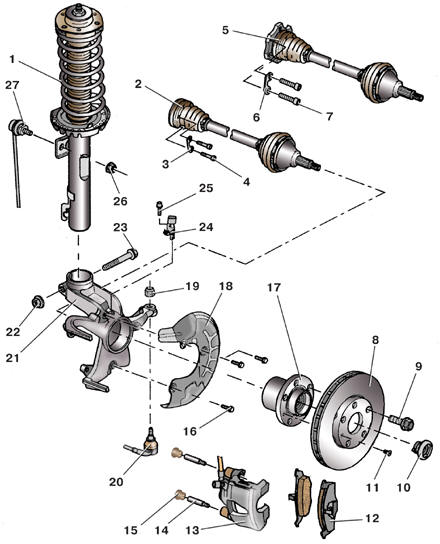

Детали передней подвески

1 – телескопическая стойка; 2 – привод колеса в сборе; 3 – стопорная пластина;
4 – болт крепления корпуса внутреннего ШРУСа; 5 – привод колеса с внутренним ШРУСом «Трипод»; 6 – стопорная пластина («Трипод»); 7 – болт крепления привода («Трипод»); 8 – тормозной диск;
9 – болт крепления колеса; 10 – гайка ступицы;
11 – винт крепления тормозного диска; 12 – тормозная колодка;
13 – суппорт;
14 – направляющий палец; 15 – защитный колпачок;
16 – болт крепления щита тормоза; 17 – ступица;
18 – щит тормоза;
19 – гайка шарового пальца наконечника рулевой тяги; 20 – наконечник рулевой тяги; 21 – поворотный кулак;
22 – гайка стяжного болта; 23 – стяжной болт;
24 – датчик частоты вращения колеса; 25 – болт крепления датчика; 26 – гайка крепления стойки стабилизатора; 27 – стойка стабилизатора поперечной устойчивости

Выпрессовка шлицевого наконечника наружного ШРУСа из ступицы

1 – съемник;
2 – ступица колеса

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте затяжку болтов 9 (см. рис. Детали передней подвески) крепления соответствующего колеса и гайки 10 ступицы колеса.

2. Поднимите и установите на надежные опоры переднюю часть автомобиля.

3. Снимите колесо и локарь ниши колеса.

4. Окончательно отверните гайку 10 ступицы.

5. Отверните шесть болтов 4 крепления корпуса внутреннего ШРУСа к фланцу полуоси
и снимите три стопорные пластины 3. Подвесьте для страховки полуось на проволоке
к кузову.

6. Поверните рулевое колесо до упора в ту сторону, при которой наружный наконечник
рулевой тяги со стороны снимаемого привода будет обращен наружу от оси автомобиля, и отведите вал в сторону от фланца полуоси.
Предупреждение
На моделях с гидроусилителем рулевого управления не держите рулевое колесо повернутым в крайнее положение более 15 с.

7. С помощью специального съемника 1 выпрессуйте шлицевый наконечник наружного
ШРУСа из ступицы 2 колеса (см. рис. Выпрессовка шлицевого наконечника наружного
ШРУСа из ступицы). При отсутствии съемника это можно сделать ударами молотка через деревянную проставку по торцу шлицевого наконечника.

8. Установите привод колеса в обратном порядке. При этом замените болты.

Моменты затяжки, Н·м

Гайка ступицы колеса 30

Болты крепления корпуса внутреннего ШРУСа к фланцу полуоси в два этапа по диагонали:

– первый этап 10

– второй этап:

• М8х48 40

• М10х52 70

Болты крепления корпуса внутреннего ШРУСа типа «Трипод» к фланцу полуоси в два этапа по диагонали:

– первый этап 10

– второй этап:

• М8х18 40

• М8х28 40

• М10х23 70

Болты крепления колеса 120
