Разборка

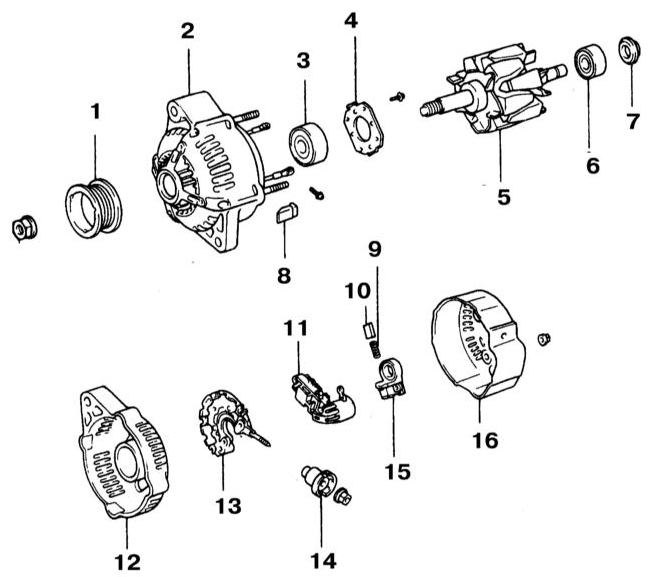

Типичная конструкция автомобильного генератора переменного тока

1 — Шкив
2 — Крышка со стороны привода 3 — Передний подшипник
4 — Держатель
5 — Ротор
6 — Задний подшипник
7 — Крышка подшипника
8 — Резиновая изоляционная вставка 9 — Пружина
10 — Щетка
11 — Регулятор напряжения 12 — Крышка со стороны контактных колец 13 — Держатель выпрямительной сборки 14 — Клеммный изолятор
15 — Щеткодержатель с крышкой 16 — Задняя крышка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите генератор с двигателя (см. Раздел Снятие и установка генератора) и уложите его на чистый верстак.

2. Отдайте гайки крепления задней крышки, отпустите гайку клеммы В, скиньте с клеммы шайбу и изоляционную втулку, затем снимите крышку (обратитесь к иллюстрации выше).

3. Выверните винты крепления регулятора напряжения и щеткодержателя.

4. Снимите щеткодержатель и регулятор напряжения с заднего торца рамы. Если разборка производилась с целью замены регулятора, переходите к выполнению процедуры параграфа 8, установите новый блок, соберите генератор и установите его на двигатель (см. Раздел Проверка состояния системы заряда). В нижеследующих параграфах приведено описание процедуры замены щеток.

5. Измерьте величину выступания каждой из щеток, если результаты измерений выходят за нижнюю границу допустимого диапазона (см. Спецификации), замените щетки в сборе с держателем.

* На некоторых моделях для замены щеток может понадобиться паяльник.

6. Проверьте плавность хода щеток в направляющих держателя.

7. Снимите выпрямительную сборку. Снимите четыре резиновых изоляционных вставки и уплотнительную пластину.

8. При помощи маркера или чертилки пометьте взаимное установочное положение переднего и заднего кожухов генератора.

9. Отдайте крепежную гайку и снимите приводной шкив с роторного вала генератора.

10. Отдайте четыре крепежных гайки раздели генераторную сборку на две части.

11. Снимите упорную шайбу и извлеките ротор из передней части сборки.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Измерьте сопротивление между двумя скользящими контактными кольцами (обратитесь к сопроводительной иллюстрации), номинальное значение составляет 2 – 4 Ом. Удостоверьтесь в отсутствии проводимости между каждым из контактных колец и роторной сборкой. При отрицательных результатах проверки, а также в случае чрезмерного износа контактных колец замените ротор.

2. Проверьте на обрыв статорные обмотки генератора, проводимость должна иметь место между каждой парой торцевых клемм сборки. Если в каком-либо из измерений омметр выдаст бесконечное показание, замените статор. Проверьте обмотки на наличие признаков пробоя на массу (наличие проводимости между клеммой и рамой. Дефектный статор подлежит замене.

3. Проверьте исправность состояния положительной и отрицательной секции выпрямителя.

a. Начинать следует с проверки положительной секции, – сборка должна иметь проводимость только в одном из направлений, смена полярности должна приводить к изменению ситуации на противоположную (обратитесь к сопроводительной иллюстрации). Следует поочередно проверить каждую из клемм сборки;

b. Далее переходите к проверке отрицательной секции, – действуйте в аналогичной манере (обратитесь к сопроводительной иллюстрации).

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка компонентов производится в порядке обратном порядку их демонтажа. Обратите внимание порядок выполнения процедур.

2. При посадке щеткодержателя на вал генератора следует при помощи маленькой отвертки поочередно отжать каждую из угольных щеток.

3. Вверните винты крепления щеткодержателя и регулятора напряжения.

4. Проследите за надежностью затягивания трех гаек крепления задней крышки.

5. Соберите клеммную сборку и закрепите ее компоненты своей гайкой.

6. Установите генератор на двигатель (см. Раздел Снятие и установка генератора).
