Ниже описаны также некоторые специальные процедуры обслуживания, требующие выполнения дополнительных проверок уровней жидкостей. Регулярно заглядывайте под автомобиль, проверяя его на наличие признаков развития утечек рабочих жидкостей.

Различные жидкости играют роль рабочих тел в системах смазки, охлаждения, торможения, отопления и кондиционирования воздуха, омывания стекол и т.д. Ввиду того, что все жидкости с течением времени подвержены разжижению и выработке, а также в ходе нормального функционирования систем постепенно загрязняются, необходимо периодически производить их полную замену. Прежде чем приступать к корректировке уровня или замене, ознакомьтесь со списком рекомендованных к использованию в автомобиле сортов жидкостей (см. Спецификации к настоящей Главе).

При проверке уровней жидкостей автомобиль должен быть запаркован на ровной горизонтальной площадке, по возможности с твердым покрытием.

Двигательное масло

Проверка уровня двигательного масла производится при помощи измерительного щупа, продетого в направляющую трубку и опускаемого в двигатель до нижней точки поддона его картера. Местоположение измерительного щупа показано на иллюстрациях в Настройки и текущее обслуживание автомобиля.

Проверка уровня масла должна производиться перед первой в текущий день поездкой, либо спустя около 15 минут после остановки двигателя. Если выполнить проверку немедленно после выключения двигателя, результаты ее не будут адекватно отражать ситуацию, так как часть масла окажется распределенной по внутренним галереям и компонентам двигателя.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Извлеките измерительный щуп из направляющей трубки и насухо протрите его лезвие чистой ветошью или бумажным полотенцем. Вставьте щуп обратно в трубку до упора, затем вновь извлеките. Осмотрев лезвие щупа, оНастройки и текущее обслуживание автомобиляцените величину смоченного маслом участка. Уровень масла должен находиться между верхней (F) и нижней (L) отметками на лезвии щупа. В случае необходимости долейте в двигатель соответствующее количество масла требуемого сорта.

2. Для подъема уровня от нижней отметки на щупе до верхней требуется чуть менее одного литра масла. Опускание уровня за пределы нижней границы допустимого диапазона ведет к развитию масляного голодания двигателя, чреватого серьезными механическими повреждениями последнего. Старайтесь также не переливать масло выше верхней отметки, так как это может привести к забрасыванию свечей зажигания (бензиновый двигатель) или выходу из строя сальников силового агрегата в результате чрезмерного повышения давления.

3. Для того чтобы залить масло в двигатель необходимо снять оборудованную резьбой крышку заливной горловины (обратитесь к иллюстрациям в Настройки и текущее обслуживание автомобиля). Во избежание разбрызгивания масла во время заправки его в двигатель воспользуйтесь воронкой, либо масленкой с длинным носиком. Залив масло, наверните и прочно затяните крышку заливной горловины, затем запустите двигатель и внимательно осмотрите на наличие признаков утечек сливную пробку и сопрягаемую с блоком поверхность масляного фильтра. Заглушите двигатель, обождите около 15 минут, в течение которых масло сольется в поддон, затем еще раз проверьте его уровень.

Проверка уровня двигательного масла является важной профилактической процедурой обслуживания двигателя.

Постоянное снижение уровня свидетельствует о наличии утечек масла в результате выхода из строя сальников, повреждения уплотнительных прокладок, износа поршневых колец или направляющих втулок клапанов. Если масло по цвету или консистенции напоминает молоко, либо в нем присутствуют капли воды, это говорит о возможном повреждении прокладки головки цилиндров, либо образовании трещин в теле головки(ок) или блока цилиндров. Проверка должна быть произведена без промедления. Во время измерения уровня масла всегда проверяйте также его состояние. Большим и указательным пальцами снимите с лезвия щупа следы масла, – в случае присутствия в нем мелких металлических частиц масло подлежит замене (см. Раздел Замена двигательного масла и масляного фильтра).

Охлаждающая жидкость двигателя
* Не допускайте попадания антифриза на открытые участки тела и окрашенные поверхности автомобиля. Случайные брызги без промедления смывайте обильным количеством воды. Помните, что антифриз является в высшей степени токсичной жидкостью и попадание его внутрь организма даже в небольших количествах чревато самыми серьезными последствиями, вплоть до летального исхода. Никогда не оставляйте антифриз хранящимся в неплотно закрытой таре, без промедления собирайте пролитую на пол охлаждающую жидкость. Помните, что сладковатый запах антифриза может привлечь к себе внимание детей и животных. О способах утилизациях отработанной охлаждающей жидкости проконсультируйтесь с местными властями, – во многих регионах мира обустроены специальные пункты по приему различного рода отработок. Ни в коем случае не сливайте старую охлаждающую жидкость в канализацию и на землю!

В последнее время были разработаны нетоксичные сорта антифриза, тем не менее, они также должны утилизироваться в организованном порядке.

Все описываемые в настоящем Руководстве модели автомобилей оборудованы системой охлаждения компенсационного типа, работающей при избыточном давлении. Изготовленный из полупрозрачной пластмассы расширительный бачок системы охлаждения расположен в передней части двигательного отсека (обратитесь к иллюстрациям в Настройки и текущее обслуживание автомобиля) и соединен переливным шлангом с основанием заливной горловины радиатора. При прогреве двигателя охлаждающая жидкость расширяется, и ее избыток перетекает через клапан, вмонтированный в крышку заливной горловины радиатора, в расширительный бачок. По мере остывания, жидкость возвращается по шлангу обратно в радиатор, что позволяет постоянно поддерживать в норме ее уровень в системе.

* Ни в коем случае не снимайте крышку с заливной горловины радиатора/расширительного бачка при горячем двигателе!

Уровень охлаждающей жидкости в расширительном бачке проверяется на регулярной основе и должен поддерживаться между отметками FULL и LOW, нанесенными на стеку изготовленного из полупрозрачной пластмассы резервуара. Следует помнить, что уровень охлаждающей жидкости зависит от ее температуры, поэтому в холодном состоянии он должен находиться лишь чуть выше нижней (LOW), а после прогрева двигателя – одниматься к отметке FULL. В случае необходимости произведите соответствующую корректировку, долив в бачок через горловину требуемое количество свежей смеси.

* Для корректировки уровня жидкости используйте только требуемого состава смесь этиленгликоля и дистиллированной воды (примерно 50/50). Помните, что частое применение для данной цели простой воды приводит к постепенному разжижению антифриза и утрачиванию смесью морозостойкости и антикоррозионных свойств. Не следует также злоупотреблять различного типа присадками.

Постоянное падение уровня охлаждающей жидкости обычно свидетельствует о развитии утечек в системе. Проверьте на наличие следов утечек радиатор, соединительные шланги и их хомуты, крышку заливной горловины, прокладки крышки радиатора, сливные пробки и корпус водяного насоса. Если никаких признаков утечек выявить не удается, следует произвести проверку крышки радиатора давлением в условиях мастерской автосервиса.

*Ни в коем случае не снимайте крышку с радиатора/расширительного бачка при горячем двигателе!

При необходимости снятия крышки радиатора дождитесь полного остывания двигателя, затем обмотайте горловину толстым слоем ветоши и медленно отверните крышку до первого упора. Если при этом происходит выброс пара, дайте двигателю еще немного остыть, лишь после этого окончательно снимайте крышку.

Помимо уровня всегда проверяйте также состояние охлаждающей жидкости, – она должна быть относительно прозрачной. Если охлаждающая жидкость окрашена в красновато-коричневый цвет ржавчины, система охлаждения должна быть опорожнена, промыта и заправлена свежей смесью антифриза с водой. Даже если жидкость внешне не подвергается никаким изменениям, входящие в ее состав ингибиторы коррозии с течением времени подвергаются выработке, поэтому охлаждающая жидкость должна заменяться регулярно в соответствии с графиком текущего обслуживания автомобиля (см. Раздел График текущего обслуживания).

Старайтесь не допускать попадания антифриза на открытые участки кожи или окрашенные поверхности кузовных компонентов. Случайные брызги немедленно смывайте обильным количеством воды.

Жидкость для омывания ветрового стекла
Жидкость для омывания ветрового стекла заливается в специальный изготовленный из пластмассы резервуар, расположенный в передней части двигательного отсека автомобиля (обратитесь к иллюстрациям в Настройки и текущее обслуживание автомобиля). Некоторые модели оборудованы также системами омывания заднего стекла и головных фар, являющихся составной частью системы омывания ветрового стекла. В регионах с умеренным климатом в качестве жидкости для омывания стекла может использоваться чистая вода, однако не следует заполнять резервуар более чем на 2/3 с целью компенсации расширения воды при ее замерзании во время заморозков. При эксплуатации автомобиля в суровых климатических условиях следует заливать в резервуар только патентованные стеклоочистители, обеспечивающие соответствующее снижение точки замерзания жидкости. Во избежание обмерзания стекла при омывании в холодную погоду предварительно прогревайте его путем обдува пропущенным через теплообменник отопителя воздухом.

* Правила компоновки смеси обычно отпечатаны этикетке тары. Ни в коем случае не применяйте для добавления в жидкость омывания стекол используемый в системе охлаждения антифриз, последний агрессивен по отношению к лакокрасочному покрытию кузовных панелей!

Электролит аккумуляторной батареи
Рассматриваемые в настоящем Руководстве автомобили укомплектованы не нуждающейся в обслуживании батареей герметичного типа, в корпусе которой предусмотрены лишь вентиляционные отверстия.

* Корпус батареи может быть изготовлен из полупрозрачной пластмассы, – в этом случае уровень электролита в ее банках может контролироваться с целью получения косвенной информации об исправности функционирования системы заряда и текущем состоянии батареи (обратитесь к сопроводительной иллюстрации).

Если в процессе эксплуатации транспортного средства батарея по какой-либо причине была заменена на обычную (обслуживаемую), следует не реже, чем раз в месяц, проверять уровень электролита в ее банках, для чего необходимо снять верхние контрольные/заливные пробки. Особенно внимательно следует следить за уровнем электролита в теплое время года. Для корректировки уровня электролита следует использовать только дистиллированную воду.

Рабочая жидкость тормозной системы
Главный тормозной цилиндр (ГТЦ) закреплен на блоке сервопривода вакуумного усилителя тормозов (обратитесь к иллюстрациям в Настройки и текущее обслуживание автомобиля).

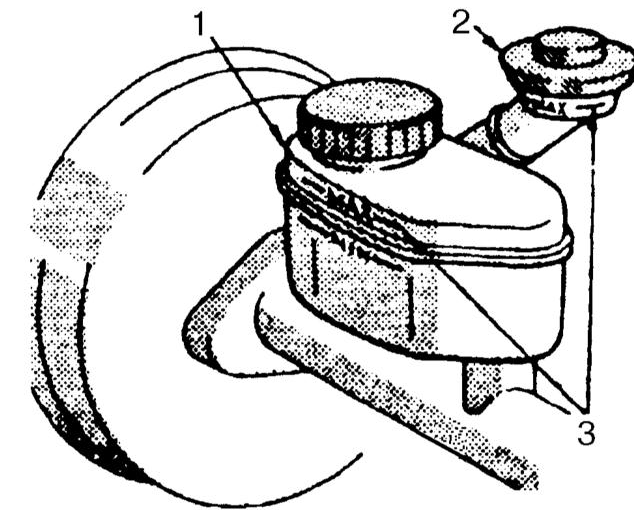

Уровень жидкости внутри резервуара ГТЦ хорошо просматривается сквозь полупрозрачные стенки последнего и должен поддерживаться между отметками MIN и МАХ, не доходя до верхней на 8 – 9 мм (обратитесь к сопроводительной иллюстрации).

ПОРЯДОК ВЫПОЛНЕНИЯ

1. В случае необходимости корректировки уровня жидкости тщательно протрите крышку резервуара и поверхность вокруг нее чистой ветошью во избежание попадания в гидравлическую систему грязи.

2. При заливании жидкости в резервуар следите за тем, чтобы она не разбрызгивалась на окружающие окрашенные поверхности кузовных элементов. Добавляйте только жидкость оговоренного нормативными требованиями сорта (см. Спецификации), – смешивание двух жидкостей различного сорта ни в коем случае не допустимо и может привести к отказу соответствующей системы! Заполняйте резервуар ГТЦ не более чем на 3/4, при установке крышки уровень поднимется вследствие вытеснения жидкости поплавком измерительного датчика.

Тормозная жидкость в высшей степени химически агрессивна, не допускайте попадания ее в глаза и на окрашенные поверхности кузовных панелей! Не используйте для добавления в систему гидравлическую жидкость, простоявшую более одного года, либо хранившуюся в неплотно закрытой таре. Помните, что тормозная жидкость является очень гигроскопичной, т.е. обладает способностью впитывать влагу из воздуха, в результате чего эффективность функционирования тормозной системы может опасно снижаться!

3. На этапе корректировки уровня следует также внимательно проверить состояние жидкости и внутренних стенок резервуара. В случае выявления грязевых отложений, твердых посторонних частиц или капель воды система должна быть опорожнена и заправлена свежей гидравлической жидкостью (см. Главы Трансмиссионная линия и Тормозная система).

4. После того как резервуар будет заполнен до требуемого уровня, плотно посадите на него крышку.

5. Помните, что уровень гидравлической жидкости в резервуаре ГТЦ по мере срабатывания фрикционных накладок тормозных колодок постепенно опускается, однако это снижение всегда очень незначительно. Если жидкость приходится доливать слишком часто, следовательно, в системе имеет место утечка, источник которой должен быть без промедления выявлен, а причина устранена, – внимательно осмотрите все тормозные линии и их штуцерные соединения, включая суппорты, колесные цилиндры и сервопривод вакуумного усилителя (подробнее см. в Разделе Проверка тормозной системы).

6. Если в ходе проверки уровня жидкости в ГТЦ выявится тот факт, что его резервуар практически опустошен, система должна быть полностью прокачана (см. Главу Тормозная система).
