Регуляторы

Общий вид панели управления К/В представлен на сопроводительных иллюстрациях.

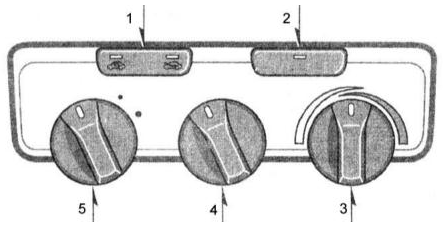

Панель управления К/В моделей Toyota Land Cruiser, тип А

1 — Регулятор впуска воздуха 2 — Кнопка «А/С» (на некоторых моделях) 3 — Регулятор температуры 4 — Регулятор воздушного потока 5 — Регулятор скорости вентилятора

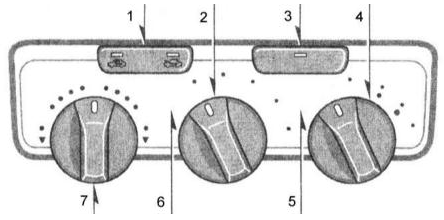

Панель управления К/В моделей Toyota Land Cruiser, тип B

1 — Регулятор впуска воздуха 2 — Регулятор воздушного потока 3 — Кнопка «А/С»
4 — Регулятор скорости вентилятора 5 — Позиция «AUTO» (для скорости вентилятора) 6 — Позиция «AUTO» (для воздушного потока) 7 — Регулятор температуры

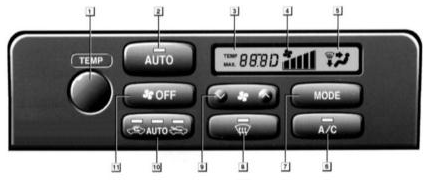

Панель управления К/В моделей Lexus LX 470

1 — Регулятор температуры 2 — Выключатель автоматического управления 3 — Индикатор температуры, град. Цельсия 4 — Индикатор скорости вентилятора 5 — Индикатор режима
6 — Выключатель К/В
7 — Переключатель воздушных потоков 8 — Выключатель обдува ветрового стекла 9 — Переключатель скорости вентилятора 10 — Переключатель режима забора воздуха 11 — Выключатель вентилятора

Режим «AUTO» (для скорости вентилятора и воздушного потока)
Для автоматического управления воздушным кондиционированием поверните ручки регуляторов скорости вентилятора и воздушного потока в позицию «AUTO» (модели Toyota Land Cruiser), либо нажмите выключатель автоматического режима (модели Lexus LX 470).

В режиме автоматического управления функция воздушного кондиционирования выбирает наиболее подходящую скорость вентилятора и воздушный поток в соответствии с температурой.

Можно использовать ручные регуляторы при желании выбрать собственные установки.

Регулятор скорости вентилятора
На моделях Toyota Land Cruiser поверните ручку регулировки скорости вентилятора – вправо для увеличения, влево для уменьшения.

На моделях Lexus LX 470 изменение скорости вентилятора осуществляется путем нажатия на соответствующий край переключателя.

На моделях Toyota Land Cruiser с панелью управления типа 2 и на моделях Lexus LX 470 в режиме автоматического управления не следует регулировать скорость вентилятора до тех пор, пока не понадобится другой режим скорости вентилятора.

Регулятор температуры

Поверните ручку для регулировки температуры – вправо для повышения температуры, влево для понижения.

Регулятор распределения воздушного потока
На моделях Lexus LX 470 режим распределения воздушных потоков выбирается путем многократного нажатия на соответствующий переключатель.

На моделях Toyota Land Cruiser поверните ручку для выбора вентиляционных дефлекторов, используемых для воздушного потока.

На моделях Toyota Land Cruiser с панелью управления типа 2 и на моделях Lexus LX 470 в режиме автоматического управления не следует выбирать воздушный поток до тех пор, пока не понадобится другой режим воздушного потока.

Панель – Воздух подается главным образом из вентиляционных дефлекторов приборной панели.

Два уровня – Воздух подается из вентиляционных сопел на уровне пола и от вентиляционных дефлекторов приборной панели.

На уровне пола – Воздух подается главным образом из вентиляционных сопел на уровне пола.

На уровне пола/на ветровое стекло – Воздух подается главным образом из вентиляционных сопел на уровне пола и на ветровое стекло.

На ветровое стекло – Воздух подается главным образом из вентиляционных отверстий на ветровое стекло.

Переключатель режимов циркуляции
ПОРЯДОК ВЫПОЛНЕНИЯ

Нажимайте кнопку для выбора режима циркуляции, соответствующая информация будет выводиться на экран дисплея: Замкнутая циркуляция – воздух циркулирует внутри автомобиля.

Свежий воздух – внешний воздух подается в систему.

Автоматический режим – система сама переключает режимы циркуляции в зависимости от чистоты наружного воздуха.

Кнопка «А/С»

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для включения воздушного кондиционера нажмите кнопку «А/С». Высветится индикатор кнопки «А/С». Для выключения воздушного кондиционера нажмите кнопку еще раз.

2. В случае, если мигает индикатор кнопки «А/С», то это означает наличие проблемы в системе воздушного кондиционирования, и воздушный кондиционер автоматически включится. Если это случится, доставьте автомобиль на СТО Toyota или Lexus для технического обслуживания.

Система заднего отопителя
Органы управления задним отопителем представлены на сопроводительных иллюстрациях.

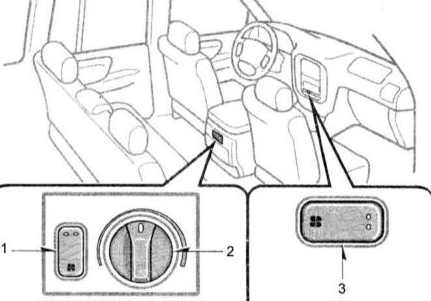

Органы управления задним отопителем моделей Toyota Land Cruiser

1 — Регулятор скорости вентилятора 2 — Регулятор температуры 3 — Выключатель заднего отопителя

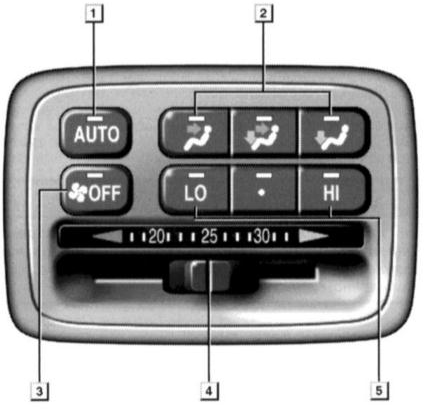

Органы управления задним отопителем моделей Lexus LX 470 (в потолочной панели)

1 — Выключатель автоматического управления 2 — Кнопки выбора режима циркуляции воздуха 3 — Выключатель вентилятора 4 — Регулятор температуры 5 — Кнопки выбора скорости вентилятора

Для включения заднего отопителя нажмите выключатель, для выключения отопителя нажмите выключатель еще раз.

На моделях Toyota Land Cruiser при нажатии кнопки выбора скорости вентилятора один раз скорость вентилятора будет установлена в режим «LO», а при нажатии кнопки два раза подряд скорость вентилятора будет установлена в режим «HI».
