Проверка датчика температуры топлива дизельного двигателя 1,9 л, 74 кВт
Lancia Musa / Система питания / Проверка датчика температуры топлива дизельного двигателя 1,9 л, 74 кВт

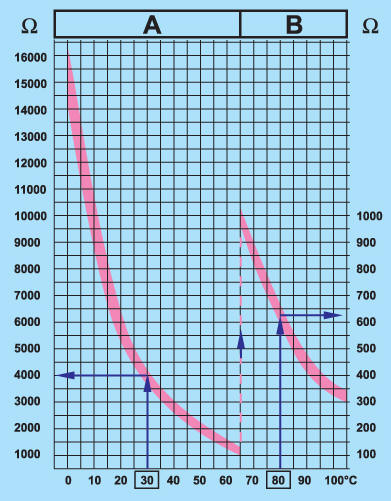

График зависимости сопротивления датчика температуры топлива от температуры
График зависимости сопротивления датчика температуры топлива от температуры датчика

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите верхний кожух двигателя (см. подраздел 2.1).

3. Отсоедините колодку 1 с проводами от


3. Отсоедините колодку 1 с проводами от датчика 2 температуры топлива.

4. Снимите датчик и, подсоединив к его контактам омметр, измерьте сопротивление
датчика.

5. Нагрейте датчик, опустив его в горячую воду (температура примерно 80° С), и снова
измерьте его сопротивление. Сравните полученные результаты с графиком (см. рис.
График зависимости сопротивления датчика температуры топлива от температуры датчика). Например, при температуре 30° С сопротивление датчика должно быть 3790–4270 Ом, а при температуре 80° С – 600–660 Ом. Если измеренное сопротивление
не соответствует указанному, замените датчик.
