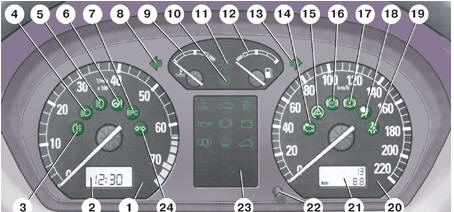

Комбинация приборов

1 – тахометр;
2 – электронные часы;
3 – контрольная лампа включения противотуманного фонаря; 4 – контрольная лампа включения ближнего света; 5 – контрольная лампа включения противотуманных фар; 6 – контрольная лампа рулевого управления с усилителем; 7 – контрольная лампа управления системой питания (EPC); 8 – контрольная лампа включения указателей левого поворота; 9 – указатель температуры охлаждающей жидкости; 10 – контрольная лампа включения дальнего света фар; 11 – контрольная лампа исправности ламп; 12 – указатель уровня топлива; 13 – контрольная лампа включения указателей правого поворота; 14 – контрольная лампа системы управления двигателем; 15 – контрольная лампа включения ASR или ESP; 16 – контрольная лампа ABS; 17 – контрольная лампа сигнализации аварийного состояния рабочей тормозной системы и включения стояночной тормозной системы; 18 – контрольная лампа состояния подушки безопасности; 19 – контрольная лампа незастегнутых ремней безопасности; 20 – спидометр;
21 – дисплей бортового компьютера; 22 – кнопка сброса показаний счетчика суточного пробега; 23 – блок контрольных ламп; 24 – контрольная лампа включения указателей поворота автомобиля с прицепом

Тахометр 1 показывает частоту вращения коленчатого вала двигателя. Показания
тахометра нужно умножать на 100. Красная зона на шкале тахометра обозначает опасную
для двигателя частоту вращения коленчатого вала.

Настройка электронных часов 2 осуществляется с помощью кнопки сброса показаний
счетчика суточного пробега. При повороте кнопки 22 влево переводятся часы, вправо –
минуты. При кратковременном повороте кнопки до упора показания изменяются на единицу, а при удержании кнопки в одном из этих положений происходит постоянное
изменение значения.

Контрольная лампа 3 включения противотуманного фонаря загорается при включении
заднего противотуманного фонаря.

Контрольная лампа 4 включения ближнего света загорается при включении ближнего
света фар.

Контрольная лампа 5 включения противотуманных фар загорается при включении противотуманных фар.

Контрольная лампа 6 рулевого управления с усилителем загорается при включении
зажигания и гаснет после пуска двигателя. Если после пуска двигателя лампа не
погаснет или загорится во время движения, усилитель рулевого управления неисправен.

Предупреждение
Лампа не загорается при низком уровне жидкости в бачке усилителя.

Контрольная лампа 7 управления системой питания (EPC) загорается при включении
зажигания и гаснет после пуска двигателя. Если после пуска двигателя лампа не погаснет
или загорится либо мигает во время движения, значит, есть неисправности в системе
питания. В этом случае блок управления двигателем работает по аварийной программе и
дает возможность доехать до дома или станции технического обслуживания.

Контрольная лампа 8 включения указателей левого поворота загорается мигающим светом при включении левого поворота. Если один из указателей поворота выходит из
строя, частота мигания лампы увеличивается примерно в два раза.

При низкой температуре жидкости (двигатель не прогрет) стрелка находится в левой зоне
шкалы указателя 9 температуры охлаждающей жидкости. При рабочей температуре стрелка находится в средней зоне шкалы. При повышенной температуре стрелка может
переместиться в правую зону. Как только начнет мигать контрольная лампа недостаточного уровня и повышенной температуры охлаждающей жидкости, следует остановиться, дать двигателю остыть и устранить причину перегрева.

Контрольная лампа 10 включения дальнего света фар загорается при включении дальнего
света фар.

Контрольная лампа 11 исправности ламп загорается при повреждении ламп сигналов
торможения, габаритного света и ближнего света фар.

Указатель 12 уровня топлива позволяет приблизительно определить количество топлива
в баке.

Контрольная лампа 13 включения указателей правого поворота загорается мигающим
светом при включении правого поворота. Если один из указателей поворота выходит из
строя, частота мигания лампы увеличивается примерно в два раза.

Контрольная лампа 14 системы управления двигателем загорается при включении зажигания и гаснет после пуска двигателя. Если после пуска двигателя лампа не погаснет
или загорится либо мигает во время движения – неисправна система управления двигателем или система рециркуляции отработавших газов. В этом случае блок управления двигателем работает по аварийной программе, что позволит доехать до дома
или станции технического обслуживания.

Контрольная лампа 15 включения ASR или ESP загорается на несколько секунд при
включении зажигания. При включенной системе лампа периодически вспыхивает, при
отключенной или неисправной – горит постоянно. Лампа также горит постоянно при
неисправностях в ABS.

Контрольная лампа ABS 16 загорается на несколько секунд при включении зажигания.
Если лампа не погаснет через несколько секунд или совсем не загорается либо загорается
во время движения, значит, неисправна ABS. В этом случае функционирует только
рабочая тормозная система. При значительных неисправностях дополнительно раздаются три коротких звуковых сигнала.

Контрольная лампа 17 сигнализации аварийного состояния рабочей тормозной системы и
включения стояночной тормозной системы загорается на несколько секунд при включении зажигания. Если лампа не погаснет через несколько секунд или мигает либо
начнет мигать во время движения – есть неисправности в тормозной системе. Если
лампа мигает одновременно с контрольной лампой ABS, значит, есть неисправности в
ABS. При этом дополнительно раздаются три коротких звуковых сигнала. Контрольная
лампа загорается также при затормаживании автомобиля стояночным тормозом.

Контрольная лампа 18 состояния подушки безопасности загорается на 3 с после включения зажигания. Если лампа не гаснет через 3 с, а начинает мигать в течение 12 с
(с интервалом в 2 с) или загорается во время движения – неисправна подушка безопасности.
Контрольная лампа 19 незастегнутых ремней безопасности загорается при непристегнутом ремне безопасности водителя – раздается звуковой сигнал в течение 6
с.

Спидометр 20 показывает скорость автомобиля в километрах в час.

Кнопка 22 сброса показаний счетчика суточного пробега дает возможность сбросить
показания счетчика суточного пробега, настроить часы и управлять бортовым компьютером.

Контрольная лампа 24 включения указателей поворота автомобилей с прицепом загорается мигающим светом при включении указателей поворотов. Если какой-либо из
указателей поворота автомобиля или прицепа не работает, лампа не мигает.
