Прежде чем приступать к выполнению процедур отсоедините отрицательный провод от батареи (см. замечание, приведенное в Разделе Общая информация и меры предосторожности).

Выключатель зажигания/замок блокировки рулевой колонки

См. Главу Подвеска и рулевое управление.

Комбинированные подрулевые переключатели

Общая информация

Комбинированный подрулевой переключатель состоит из двух отдельных узлов, закрепленных на рулевой колонке автомобиля.

Из сборки переключателя выведен жгут электропроводки, заканчивающийся 8-контактным разъемом.

Переключатель указателей поворотов оснащен механическим возвратным устройством, обеспечивающим автоматическое отключение сигнализации по возвращении рулевого колеса в прямолинейное положение. Из переключателя выведен жгут электропроводки, заканчивающийся 9-контактным разъемом.

СНЯТИЕ И УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление).

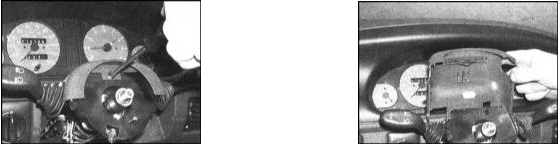

2. На моделях без водительской подушки безопасности выверните крепежный винт и опустите нижний кожух колонки, высвобождая его из фиксаторов. Снимите кожух с колонки.

3. На всех моделях выверните крепежный винт, отпустите фиксаторы и снимите сборку верхнего кожуха с панели приборов/держателя переключателей.

4. Теперь каждый из переключателей может быть снят с держателя в индивидуальном порядке после отпускания соответствующих крепежных фиксаторов.

5. Высвободив переключатель их держателя, отсоедините от него электропроводку.

6. Установка производится в обратном порядке. Проследите за надежностью подстыковки электрического разъема и правильностью расположения контактов клаксона. Удостоверившись, что все в порядке, установите на место кожухи.

Нажимные выключатели панели приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите приборный щиток (см. Раздел Снятие и установка приборного щитка).

2. Сборка каждого из выключателей может быть извлечена из кожуха щитка в индивидуальном порядке путем отпускания соответствующих фиксаторов.

3. При установке проследите за надежностью защелкивания фиксаторов выключателя. Описание процедуры установки приборного щитка приведено в Разделе Снятие и установка приборного щитка.

Переключатель управления функционированием электропривода наружных зеркал заднего вида

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите внутреннюю ручку двери, затем аккуратно подденьте и снимите панель ее отделки.

2. Высвободите переключатель из фиксаторов в сборке ручки и отсоедините от него электропроводку.

3. Установка производится в обратном порядке.

Сборка переключателей управления функционированием стеклоподъемников/обогревом передних сидений

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Стараясь не повредить накладку консоли, подденьте сборку переключателей маленькой отверткой и извлеките ее из своего посадочного гнезда.

2. Отсоедините электропроводку и извлеките сборку из автомобиля.

3. Установка производится в обратном порядке.

Дверные выключатели освещения салона

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте дверь и снимите со сборки выключателя резиновый защитный чехол.

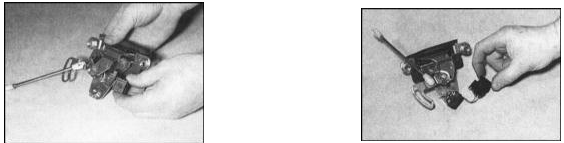

2. Отпустите фиксаторы и, аккуратно поддев, извлеките выключатель из дверной стойки. Отсоедините электропроводку (см. сопроводительную иллюстрацию). Подклейте торчащий кусок электропроводки со штекером разъема скотчем, чтобы он случайно не провалился внутрь стойки.

Если недостаточность слабины электропроводки не позволяет произвести снятие выключателя, снимите со стойки панели внутренней отделки, обеспечив тем самым доступ к разъему внутри последней.

3. Установка производится в обратном порядке. Проследите за надежностью посадки резинового защитного чехла.

Выключатель освещения багажного отделения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите сборку замка двери задка (см. Главу Кузов и отделка салона).

2. Рассоедините электрический разъем и извлеките из замковой сборки выключатель освещения салона/

3. Установка производится в обратном порядке. Прежде чем устанавливать на дверь изоляционную пленку и панель внутренней отделки удостоверьтесь в исправности функционирования выключателя.

Датчик-выключатель стоп-сигналов

См. Главу Тормозная система.

Датчик-выключатель рычага стояночного тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На соответствующим образом оборудованных моделях снимите центральную консоль (см. Главу Кузов и отделка салона).

2. На моделях без центральной консоли подденьте и снимите с рычага стояночного тормоза декоративную крышку.

3. Выверните крепежный винт и снимите декоративную крышку датчика-выключателя.

4. Извлеките датчик-выключатель из своего посадочного гнезда и отсоедините от него электропроводку.

5. Установка производится в обратном порядке. Прежде чем устанавливать на место центральную консоль/крышку рычага, проверьте исправность функционирования датчика-выключателя.

Переключатель выбора скоростных режимов вентилятора отопителя

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите сборку кожуха отопителя/вентилятора (см. Главу Системы охлаждения, отопления).

2. Отсоедините электропроводку от сборки переключателя.

3. Запоминая установочное положение всех компонентов (наконечники тросов помечены цветовым кодом), при помощи щипцов отпустите фиксаторы и отсоедините приводные тросы от основания электромотора вентилятора и панели переключателей управления функционированием отопителя.

4. Высвободите рефлектор ламп подсветки из передней части панели переключателей управления.

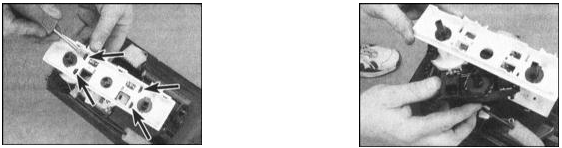

5. Отпустите фиксаторы и снимите сборку переключателя выбора скоростных режимов вентилятора из панели.

6. Установка производится в обратном порядке. Описание процедуры установки сборки кожуха отопителя/вентилятора приведено в Главе Системы охлаждения, отопления.
