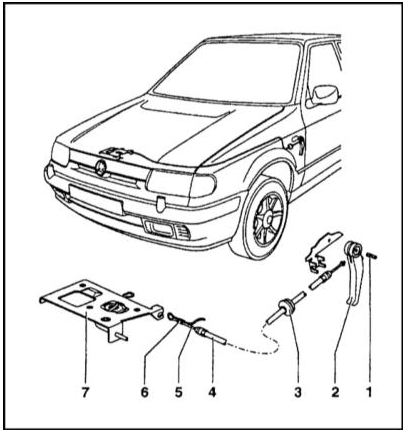

Привод отпускания замка капота

1 — Ось
2 — Рычаг
3 — Проходная втулка
4 — Оболочка троса
5 — Трос
6 — Петля
7 — Замок

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите сборку замка капота (см. Раздел Снятие, установка и регулировка сборки замка капота).

2. Компоненты сборки привода отпускания замка капота представлены на иллюстрации.

3. Двигаясь вдоль троса, высвободите его из промежуточных фиксаторов. Постарайтесь запомнить маршрут прокладки троса. Высвободите трос из резиновой проходной втулки переборки двигательного отсека и подвяжите к нему тонкий шнур.

4. В салоне автомобиля под панелью приборов высвободите наконечник троса из своего опорного кронштейна, затем извлеките осевой палец рычага.

5. Снимите сборку рычага с тросом со своего посадочного места (постарайтесь не потерять проходную втулку) и извлеките ее из автомобиля. Оставив шнур продетым сквозь переборку, отвяжите от него конец приводного троса. Проверьте состояние проходной втулки, в случае необходимости произведите замену.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Удостоверьтесь в том, что резиновая проходная втулка надета на сборку троса, затем подвяжите конец последнего к оставленному продетым сквозь переборку шнуру и втяните его в двигательный отсек.

2. Заведите наконечник оболочки троса в опорный кронштейн и закрепите приводной рычаг отпускания замка осевым пальцем. Удостоверьтесь в правильности посадки проходной втулки в переборке двигательного отсека, затем отвяжите от троса шнур.

3. Следя за правильностью прокладки троса, закрепите его в промежуточных фиксаторах, затем установите на место замковую сборку (см. Раздел Снятие, установка и регулировка сборки замка капота).
