Капитальный ремонт РКПП - компоненты
Fiat Linea / Коробка передач / Капитальный ремонт РКПП - компоненты

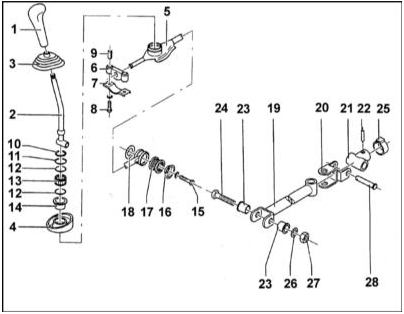

Компоненты привода механизма переключения передач
Компоненты привода механизма переключения передач

1 — Рукоятка рычага управления РКПП 2 — Рычаг управления РКПП 3 — Наружный защитный чехол 4 — Внутренний защитный чехол 5 — Реактивная штанга
6 — Резиновый упор
7 — Крепежный хомут
8 — Болт
9 — Распорная втулка
10 — Стопорное кольцо
11 — Дистанционная шайба 12 — Резиновые кольца
13 — Втулки сферического шарнира 14 — Пыльник
15 — Болт М6
16 — Шайба
17 — Резиновая втулка
18 — Шайба
19 — Тяга привода переключения передач 20 — Карданный шарнир
21 — Соединительная муфта 22 — Штифт
23 — Пластмассовые втулки 24 — болт
25 — Хомут тяги
26 — Пружинная шайба
27 — Гайка М8 (18 Нм)
28 — Штифт

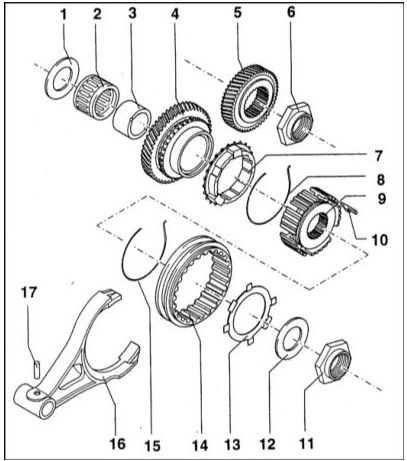

Компоненты сборки шестерни 5-й передачи РКПП
Компоненты сборки шестерни 5-й передачи РКПП

1 — Регулировочная шайба 2 — Сепаратор игольчатого роликового подшипника шестерни 5-й передачи 3 — Внутренняя обойма подшипника 4 — Ведущая шестерня 5-й передачи 5 — Ведомая шестерня 5-й передачи 6 — Гайка (60 Нм)
7 — Блокирующее кольцо синхронизатора 8 — Пружина синхронизатора 9 — Ступица скользящей муфты синхронизатора 10 — Скользящий ключ синхронизатора 11 — Гайка (60 Нм)
12 — Шайба
13 — Опорное кольцо
14 — Скользящая муфта синхронизатора 15 — Пружина синхронизатора 16 — Вилка включения 5-й передачи 17 — Штифт 5х22 (подлежит замене в обязательном порядке)

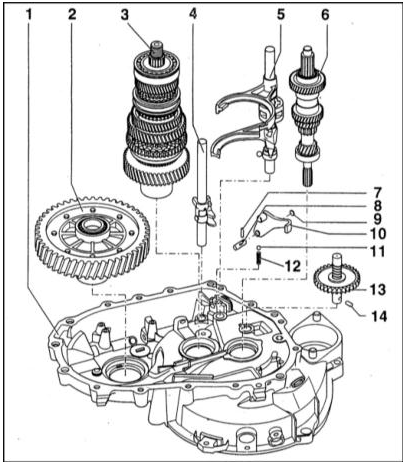

Порядок установки компонентов сборок первичного и вторичного валов РКПП
Порядок установки компонентов сборок первичного и вторичного валов РКПП

1 — Купол сцепления
2 — Сборка главной передачи 3 — Сборка вторичного вала 4 — Шток вилки включения 5-й передачи 5 — Шток вилок включения 1/2 и 3/4 передач 6 — Сборка первичного вала 7 — Штифт 4х7
8 — Штифт рычага включения заднего хода 9 — Заглушка
10 — Рычаг включения заднего хода 11 — Шарик фиксатора
12 — Стопорная пружина
13 — Промежуточная шестерня заднего хода 14 — Штифт

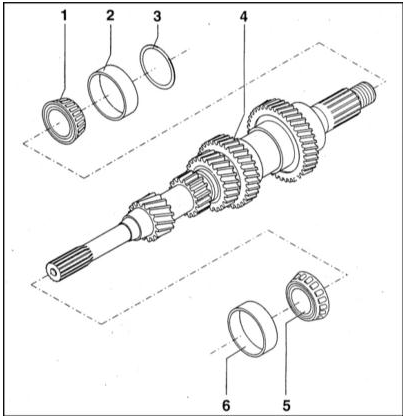

Первичный вал коробки передач
Первичный вал коробки передач

1 — Внутренняя обойма конического роликового подшипника 2 — Наружная обойма конического роликового подшипникам 3 — Дистанционная шайба
4 — Первичный вал
5 — Внутренняя обойма конического роликового подшипника 6 — Наружная обойма конического роликового подшипника

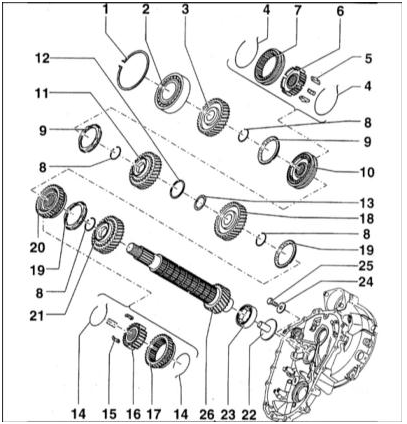

Компоненты вторичного вала коробки РКПП
Компоненты вторичного вала коробки РКПП

1 — Стопорное кольцо
2 — Шарикоподшипник
3 — Шестерня 4-й передачи 4 — Пружина синхронизатора 5 — Скользящий ключ синхронизатора 6 — Ступица скользящей муфты синхронизатора 7 — Скользящая муфта синхронизатора 8 — Стопорное кольцо
9 — Блокирующее кольцо синхронизатора 10 — Сборка синхронизатора 3/4 передач 11 — Шестерня 3-й передачи 12 — Шайба
13 — Регулировочная шайба 2/3 передач 14 — Пружина синхронизатора

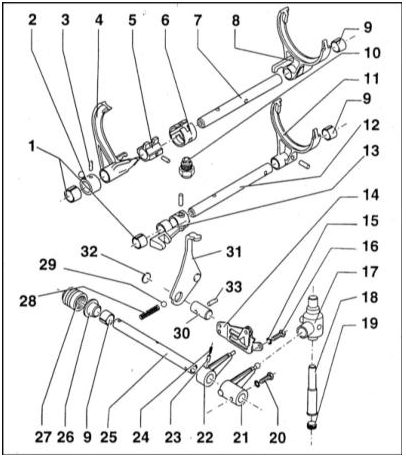

Компоненты механизма переключения передач
Компоненты механизма переключения передач

1 — Гильза штока вилки включения передач 2 — Муфта
3 — Штифт 5х22 (при сборке подлежит замене в обязательном порядке) 4 — Вилка включения 1/2 передач 5 — Шип механизма переключения передач 6 — Сухарь фиксатора
7 — Шток вилок включения 1/2 и 3/4 передач 8 — Вилка включения 3/4 передач 9 — Гильза штока
10 — Стопорный болт
11 — Вилка включения 5-й передачи 12 — Шток вилки включения 5-1 передачи 13 — Шип механизма переключения 5-й и задней передач 14 — Направляющая кулиса 15 — Прокладка
16 — Болт (10 Нм)
17 — Трехплечий рычаг
18 — Штифт трехплечего рычага 19 — Резьбовая пробка с внутренним шестигранником (30 Нм) 20 — Болт (17 Нм, перед установкой смазать герметиком типа Loctite) 21 — Исполнительный рычаг штока выбора передач 22 — Палец кулисы
23 — Штифт с пружиной
24 — Штифт с пружиной
25 — Шток выбора передач 26 — Уплотнительное кольцо штока выбора 27 — Пыльник
28 — Стопорная пружина
29 — Шарик фиксатора
30 — Палец рычага включения задней передачи 31 — Рычаг включения задней передачи 32 — Заглушка
33 — Штифт 4х25
