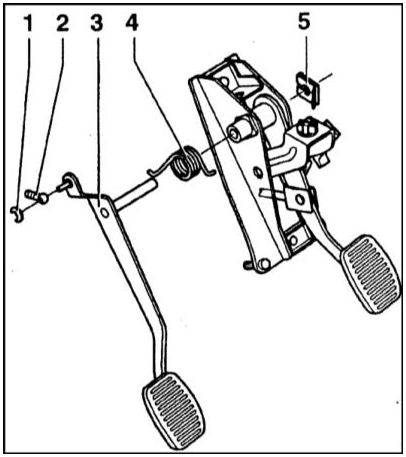

Компоненты педали сцепления

1 — Фиксатор троса
2 — Трос привода сцепления 3 — Педаль сцепления
4 — Пружина
5 — Фиксатор оси

Модели с правосторонним рулевым управлением
Выполнение замены осевых втулок педали сцепления возможно без демонтажа педальной сборки, несмотря на крайне ограниченный доступ. Извлеките шплинты с обеих сторон оси педали и сдвиньте назад упорные шайбы, обеспечивая возможность извлечения осевых втулок из своих посадочных гнезд и снятия их с оси. Новые втулки перед установкой смажьте универсальной смазкой типа Litol 24 или G00062 (спрашивайте в магазинах автомобильных химикалиев). Посадив обе втулки в свои приемные гнезда, установите на место упорные шайбы и зафиксируйте сборку новыми шплинтами. В заключение не забудьте произвести регулировку приводного троса сцепления (см. Раздел Снятие, установка и регулировка троса привода сцепления).

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Компоненты педальной сборки представлены на сопроводительной иллюстрации.

2. В двигательном отсеке отсоедините отрицательный провод от батареи, затем отыщите трансмиссионный конец приводного троса сцепления и полностью отпустите регулировочную гайку, обеспечив максимальную слабину троса.

3. Снимите центральную консоль (см. Раздел Снятие и установка центральной консоли).

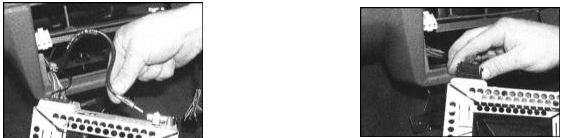

4. Снимите блок радиоприемника, затем отогните назад стопорные язычки и извлеките раму магнитолы из приемного гнезда в панели приборов. Отсоедините антенный кабель и электропроводку, затем окончательно снимите раму.

5. Отпустите фиксаторы и снимите рукав, соединяющий кожух отопителя с задним ножным колодцем.

6. Отсоедините от педали сцепления вспомогательную пружину. Под панелью приборов снимите фиксатор крепления приводного троса к педали. Высвободите из педали наконечник троса.

7. Отсоедините приводной трос от верхней части педали акселератора.

8. Отсоедините электропроводку от датчика-выключателя стоп-сигналов, который ввернут в верхнюю часть правого кронштейна педальной сборки.

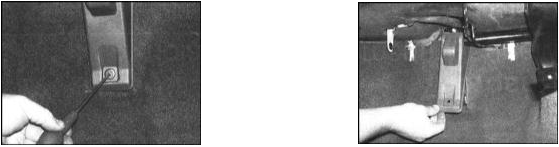

9. В пассажирском ножном колодце извлеките пластмассовый фиксатор и снимите с левого кронштейна педальной сборки декоративную панель.

10. Снимите фиксатор и высвободите из педали наконечник крепления тяги толкателя сервопривода вакуумного усилителя тормозов.

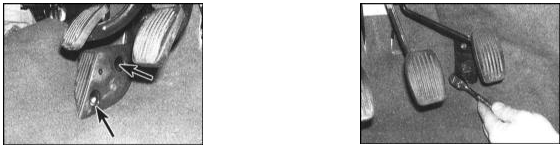

11. Отдайте крепежные гайки и снимите упор педали акселератора и ножной упор с левой стороны педали сцепления.

12. Отпустите фиксаторы и скатайте ковровое покрытие на переборке двигательного отсека, обеспечив доступа к нижним гайкам крепления педального кронштейна.

13. Отдайте гайки крепления левого и правого кронштейнов педальной сборки. Извлеките из двигательного отсека нижние опорные пластины.

14. Аккуратно извлеките педальную сборку из автомобиля.

15. Уложив сборку на верстак, осторожно отцепите возвратную пружину тормозной педали от задней части рычага сервопривода. Извлеките стопорные кольца крепления оси тормозной педали и снимите с педальной сборки опорные кронштейны, осевые втулки и возвратную пружину. Дальнейшая разборка не представляется возможной. Педали сцепления и тормоза поставляются единой сборкой (в индивидуальном порядке замене подлежат только осевые втулки и шплинты - см. замечание в начале Раздела).

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке Особое внимание следует уделить следующим моментам:

a) Не забудьте перед установкой смазать осевые втулки педальной сборки универсальной смазкой (см. замечание в начале Раздела); b) Подсоединив к педали трос акселератора, проверьте правильность его регулировки;
c) После подсоединения приводного троса сцепления, произведите его регулировку в соответствии с указаниями, приведенными в Разделе Снятие, установка и регулировка троса привода сцепления; d) В заключение подсоедините батарею и проверьте исправность функционирования стоп-сигналов.

Модели с левосторонним рулевым управлением СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. В двигательном отсеке отсоедините отрицательный провод от батареи, затем отыщите трансмиссионный конец приводного троса сцепления и полностью отпустите регулировочную гайку, обеспечив максимальную слабину троса.

2. Отсоедините от педали сцепления вспомогательную пружину. Под панелью приборов снимите фиксатор крепления к педали приводного троса. Высвободите из педали наконечник троса.

3. Снимите фиксатор с конца оси педали, сдвиньте педаль со своего места и снимите ее с опорного кронштейна в комплекте с вспомогательной пружиной.

4. Проверьте педаль на наличие признаков износа и механических повреждений. В случае необходимости произведите замену. Осевая втулка педали служит также для посадки тормозной педали. Если втулка нуждается в замене, необходимо позаботиться о надежной фиксации педали ножного тормоза на время выполнения процедуры извлечения старой втулки и установки новой.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите на педаль вспомогательную пружину, смажьте ось педали и втулку универсальной смазкой (см. замечание в начале Раздела).

2. Заведите педаль на свое штатное место, проследив за правильностью установки вспомогательной пружины. Закрепите сборку фиксатором.

3. Смажьте наконечник приводного троса универсальной смазкой и подсоедините его к педали, закрепив фиксатором.

4. Подсоедините к педали возвратную пружину, затем выполните регулировку приводного троса сцепления (см. Раздел Снятие, установка и регулировка троса привода сцепления). В заключение подсоедините отрицательный провод к батарее.
