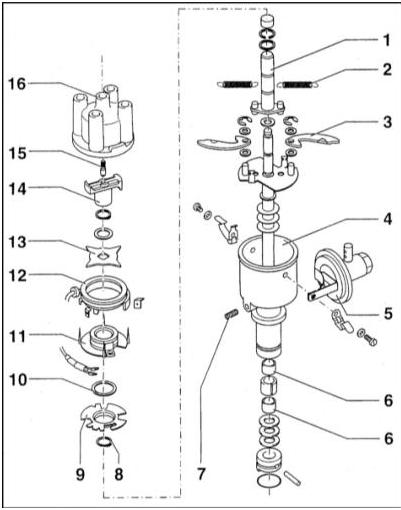

Компоненты распределителя зажигания

1 — Втулка ротора
2 — Пружина
3 — Противовес центробежного регулятора 4 — Корпус
5 — Мембранный механизм вакуум-корректора 6 — Подшипник
7 — Винт М6х8
8 — Стопорное кольцо
9 — Опорная пластина
10 — Распорная шайба
11 — Поворотная пластина 12 — Катушка датчика импульсов - “G173” 13 — Ротор
14 — Бегунок
15 — Щетка
16 — Крышка

Приведенная в данном подразделе информация относится только к системам с распределителем зажигания.

В ходе обслуживания автомобиля не следует производить проверку наличия напряжения в местах электрических соединений методом закорачивания проводов на массу. Не отсоединяйте ВВ провод, идущий от катушки зажигания к распределителю при работающем, либо проворачиваемом стартером, двигателе. Не отсоединяйте корпус электронного блока от массы. Не используйте диагностические приборы, способные вызвать короткое замыкание в НВ контуре катушки. Осторожно обращайтесь с электропроводкой, соединяющей распределитель с коммутатором.

Общая информация

Конструктивные особенности распределителя и принцип функционирования регуляторов зажигания

Датчик-распределитель зажигания обеспечивает необходимую последовательность подачи импульсов на свечи зажигания; вырабатывает импульсы напряжения, посылаемые затем в ECU и управляющие прерыванием тока в первичной обмотке катушки зажигания.

Основными составляющими компонентами распределителя являются: генератор электрических импульсов, схема разделения напряжения во вторичной цепи; центробежный регулятор и вакуум-корректор опережения зажигания.

Привод распределителя осуществляется от надетой на ось шестерни, находящейся в зацеплении с шестерней коленчатого вала. Частота вращения оси приводной шестерни в два раза ниже частоты вращения коленчатого вала.

Корпус распределителя зажигания сверху закрыт крышкой, крепление которой осуществляется посредством двух пружинных фиксаторов. Фланец корпуса предназначен для фиксации положения распределителя.

Крышка выполнена из нетокопроводного материала, выдерживающего высокие электрические нагрузки, оборудована пятью клеммами, заключенными в гнезда выступов крышки. К клеммам подсоединяются провода ВВ контура системы зажигания.

К центральной клемме крышки распределителя подсоединяется ВВ провод от катушки зажигания. Сама клемма посредством подпружиненного угольного контакта соединена с бегунком распределителя.

Оставшиеся четыре свечные клеммы напрямую соединены с запрессованными с внутренней стороны крышки латунными контактами.

Вблизи одной из клемм снаружи на крышки распределителя нанесена длинная вертикальная выпуклая риска. К данной клемме подсоединяется ВВ провод свечи первого цилиндра.

Вал распределителя закреплен в корпусе распределителя посредством двух самосмазывающихся втулок. В нижней части вала предусмотрен хвостовик, а на верхней установлена втулка, в которую вставляется бегунок. В верхнем торце данной втулки имеется паз, гарантирующий однозначность установки бегунка.

Бегунок изготавливается из диэлектрического материала. Сверху в него запрессованы две латунные пластинки, между которыми расположен резистор, предназначенный для подавления радиочастотных помех. Пластинка, установленная в центральной части бегунка, посредством угольной щетки соединена с центральной клеммой крышки распределителя. Благодаря такой конструкции, ВВ напряжение от катушки зажигания через помехоподавляющий резистор оказывается подведенным ко второй латунной пластинке, закрепленной на носике бегунка и при работе двигателя поочередно входящей в контакт со свечными клеммами крышки распределителя.

Магнитоиндукционный датчик (датчик Холла) состоите из 4-полсного ротора, кольца с полюсными сердечниками и индукционной катушки. При вращении ротора силовые линии магнитного поля периодически прерываются. Изменение магнитного поля приводит к вырабатыванию импульсов в обмотке индукционной катушки. Далее эти импульсы поступают в ECU, управляющий прохождением ВВ напряжения через катушку зажигания.

Центробежный регулятор корректирует угол опережения зажигания в зависимости от частоты вращения коленчатого вала вне зависимости от величины нагрузки на двигатель. Принцип действия регулятора основан на использовании центробежной силы, воздействующей на специальные противовесы. Регулятор состоит из неподвижно закрепленной на валу распределителя пластины, к которой приклепаны два штифта. На штифты свободно посажены два противовеса, стянутые между собой пружинами. На верхней части вала распределителя закреплена втулка, основанием которой служит пластина с анкерами для крепления противоположных концов пружин и штифтами, входящими в пазы противовесов. На втулку посажен ротор индукционного датчика. Осевой люфт сборки распределителя контролируется подбором сочетания распорных шайб (шайбы выпускаются толщиной 0.05, 0.10 и 0.16 мм).

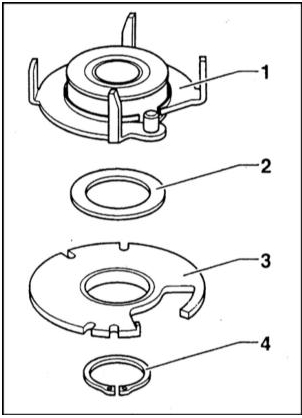

1 — Поворотная пластина
2 — Распорная шайба
3 — Опорная пластина
4 — Стопорное кольцо

Подлежащим проверке параметром ротора служит величина его воздушного зазора (а), который следует выставлять ближе к верхнему пределу допустимого диапазона (см. Спецификации).

1 — Наконечники ротора
2 — Поворотная пластина
а — Величина воздушного зазора

С возрастанием частоты вращения коленчатого вала противовесы под действием центробежной силы расходятся в стороны и, нажимая на штифты подвижной пластины, вызывают поворот ротора в напрвлении вращения вала распределителя. Вследствие такого смещения ротора генерация импульсов в обмотке катушки индукционного датчика происходит с определенным упреждением, т.е. зажигание становится более ранним.

Характеристики пружин, масса и форма противовесов подобраны таким образом, чтобы получить заданные конструктивно значения величины опережения зажигания в зависимости от конкретных оборотов двигателя. На иллюстрации представлена рабочая характеристика центробежного регулятора.

Вакуум-корректор предназначен для корректировки угла опережения зажигания в зависимости от нагрузки двигателя (без учета оборотов). Корректор крепится к корпусу распределителя посредством кронштейна и двух винтов М4. Во внутренней камере вакуум-корректора размещена мембранная диафрагма, которая отжимается пружиной в направлении корпуса распределителя. Диафрагма соединена тягой с полюсными наконечниками индукционного датчика.

С одной стороны на диафрагму воздействует атмосферное давление, с другой подведено разрежение, возникающее вследствие того, что пространство внутри корпуса соединено шлангом с выпускным коллектором двигателя. С увеличением нагрузки дроссельная заслонка приоткрывается в большей степени, что приводит к возрастанию глубины разрежения в трубопроводе. Под воздействием разницы давления диафрагма выгибается по направлению к корпусу распределителя, преодолевая при этом сопротивление пружины. Тяга, соединяющая диафрагму с пластиной, на которой расположено кольцо с полюсными наконечниками, заставляет последнее поворачиваться в направлении, противоположном направлению вращения вала распределителя. При этом угол опережения зажигания смещается вперед и зажигание становится более ранним. При снижении нагрузки глубина разрежения падает и пружина выгибает диафрагму в обратном направлении, делая зажигание более поздним. Рабочая характеристика вакуум-корректора опережения зажигания представлена на иллюстрации.

Благодаря совместному действию обоих регуляторов обеспечивается необходимая установка угла опережения зажигания при любых оборотах и нагрузках двигателя.

Распределитель зажигания соединен с коммутатором экранированным проводом, чтобы передаваемые импульсы не искажали характеристики электромагнитных полей и не вызывали тем самым сбои в работе коммутатора.

Коммутатор формирует амплитуду и длительность импульсов напряжения в катушке зажигания.

Коммутатор не нуждается в регулярном обслуживании. Достаточно лишь заботиться о надежном соединении корпуса с массой (контролируется надежностью затягивания правого нижнего винта крепления корпуса).

Чтобы предохранить наконечники проводов от коррозии, увеличивающей сопротивление контактных соединений, на поверхность наконечников следует нанести тонкий слой бескислотного вазелина, либо обрызгать их специальным консервирующим составом. Доступ к контактным клеммам открывается после снятия резинового защитного чехла. Не забудьте при сборке установить чехол на место.

При повторном подсоединении наконечников проводов к контактам электронного блока необходимо проследить за правильностью их подключения.

Контроль элементов системы зажигания следует начинать с проверки надежности подсоединения электрического разъема к коммутатору зажигания. Кроме того, необходимо проверить надежность заземления корпуса коммутатора.

Для проверки подачи питания на систему зажигания включите зажигание, не запуская двигатель, и при помощи вольтметра или лампы-пробника удостоверьтесь в наличии напряжения на клемме 15 коммутатора и клемме 15 катушки зажигания. Для проверки напряжения на клемме 15 коммутатора необходимо отсоединить разъем от блока. Если проверка производится при помощи вольтметра, можно проверить также величину напряжения на клемме 1 катушки. Результат не должен быть меньше показания, снятого на клемме 15 более чем на 0.3 В. В противном случае следует проверить сопротивление первичной обмотки катушки (номинальное значение составляет 0.6 Ом).

Если напряжение на клеммах 15 отсутствует, его можно подвести аварийным способом, соединив клемму перемычкой с положительным полюсом батареи.

Проверки следует производить быстро, так как одновременно включается спираль нагрева в устройстве автоматики запуска карбюратора, края легко может перегореть.
