Замена модуля щеткодержателя/регулятора напряжения
Fiat Linea / Системы заряда и запуска / Замена модуля щеткодержателя/регулятора напряжения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите генератор (см. Раздел Снятие и установка генератора).

2. Уложите снятый генератор на чистую рабочую поверхность шкивом вниз.

3. На дизельных моделях и моделях 1.6 л отдайте крепежные винты, отпустите

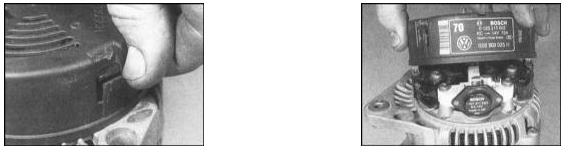

3. На дизельных моделях и моделях 1.6 л отдайте крепежные винты, отпустите фиксаторы и снимите с генератора заднюю пластмассовую крышку.

4. Выверните винты крепления модуля щеткодержателя/регулятора напряжения,

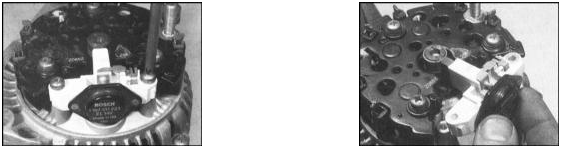

4. Выверните винты крепления модуля щеткодержателя/регулятора напряжения, рассоедините электрический разъем м снимите модуль с генератора.


5. Проверьте свободную длину выступания щеток из держателей - измерение


5. Проверьте свободную длину выступания щеток из держателей - измерение производится от клейма на щетки до нижнего края выработки контактной поверхности. Сравните результаты измерений с требованиями Спецификаций. В случае необходимости произведите замену модуля.

6. Проверьте состояние рабочих поверхностей скользящих колец на конце вала


6. Проверьте состояние рабочих поверхностей скользящих колец на конце вала генератора. В случае выявления признаков чрезмерного износа, каверн или следов прогаров, обратитесь за помощью к специалистам автосервиса.


7. Действуя в обратном порядке, соберите генератор и установите его на место (см. Раздел Снятие и установка генератора).
