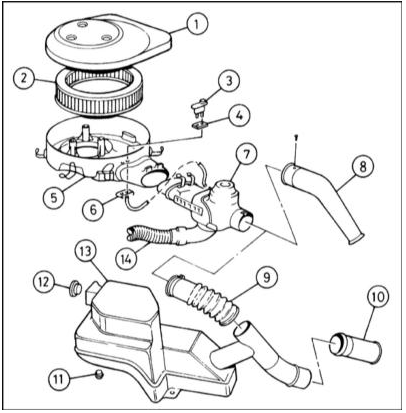

Компоненты сборки воздухоочистителя

1 — Верхняя крышка воздухоочистителя 2 — Фильтрующий элемент
3 — Клапан-переключатель управления температурой всасываемого воздуха 4 — Уплотнительная прокладка 5 — Кожух воздухоочистителя 6 — Крепежная пластина
7 — Вакуумная капсула
8 — Впускная горловина (двигатели серии 135В) 9 — Впускной рукав
10 — Впускная горловина (двигатели серии 136В) 11 — Резиновая подушка опоры 12 — Опора
13 — Резонаторная коробка (двигатели серии 136В) 14 — Рукав подачи подогретого воздуха

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отпустите расположенные по периметру сборки проволочные фиксаторы, выверните три крепежных болта и снимите верхнюю крышку воздухоочистителя. Извлеките фильтрующий элемент.

2. Высвободите из промежуточного фиксатора на передней части кожуха воздухоочистителя трос акселератора...

отсоедините рукав подачи подогретого воздуха от кожуха термочувствительного клапана...

...на моделях, оборудованных двигателями серии 136В, отпустите хомут и отсоедините впускной воздушный рукав от кожуха воздухоочистителя или коробки резонатора.

3. Слегка приподнимите кожух воздухоочистителя, отделив его от корпуса дросселя. Отсоедините проходящую под кожухом и идущую к корпусу дросселя вакуумную трубку управления термочувствительного датчика-переключателя. Второй, идущий к капсуле, вакуумный шланг может быть оставлен подсоединенным.

4. Снимите с верхней крышки двигателя большой вентиляционный патрубок). Высвободите из фиксаторов на нижней стороне кожуха воздухоочистителя малый шлаг, идущий от верхней крышки двигателя и шланг продувки угольного адсорбера.

5. Теперь кожух воздухоочистителя может быть извлечен из двигательного отсека.

6. В случае необходимости впускная горловина воздухоочистителя на двигателях серии 135В может быть снята после выворачивания крепежного винта.

7. Для снятия кожуха термочувствительного клапана управления температурой всасываемого воздуха отсоедините от капсулы вакуумную трубку,

затем отпустите два пружинных фиксатора...

и снимите кожух, сдвинув его вперед.

8. На моделях, оборудованных двигателем серии 136В, внутри впускного воздуховода установлена резонаторная коробка, что позволяет в существенной мере снизить интенсивность шумового фона. Коробка крепится двумя гайками - одной спереди и одной сзади (на опоре стойки подвески). Общий вид сборки воздухоочистителя приведен на иллюстрации.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке. Проследите за надежностью подсоединения вакуумной трубки, правильностью размещения кожуха воздухоочистителя на корпусе дросселя (возможность утечек воздуха должна быть полностью исключена). Проверьте состояние резиновой уплотнительной прокладки, устанавливаемой сверху на корпус дросселя, в случае необходимости произведите замену.
